Solarix SX48-6-UTP-BK

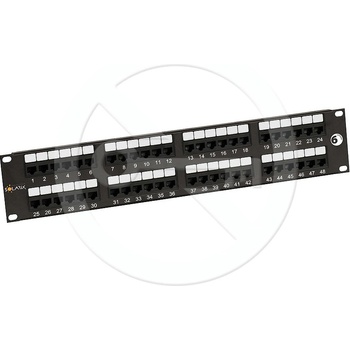

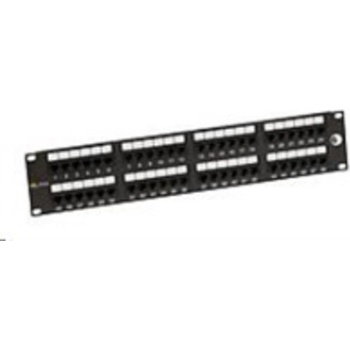

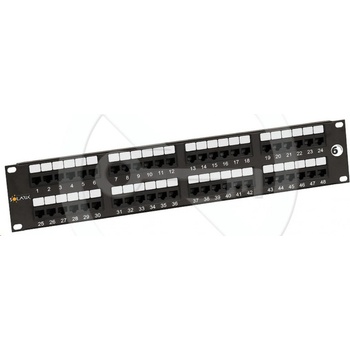

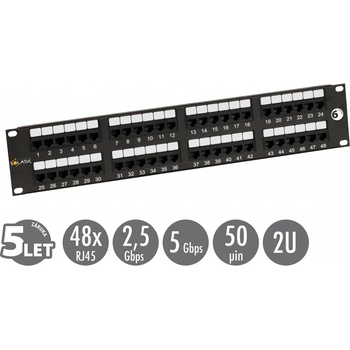

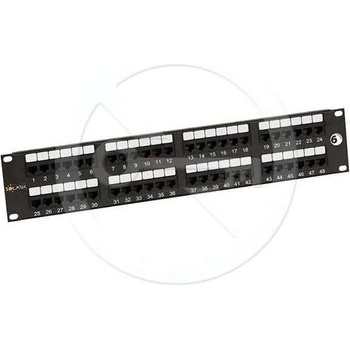

Patch panel Solarix SX48-6-UTP-BK je nestíněný panel kategorie 6 (CAT6) pro budování rozlehlých sítí s nestíněnými (UTP) kabely, který je osazen 48 porty RJ45 a duální IDC svorkovnicí 110/Krone.

Tento panel bez problémů převyšuje požadavky definované v mezinárodních standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 6 a třídu vedení Class D, včetně všech nejnovějších dodatků.

CAT6 pracuje s maximální šířkou pásma 350 MHz a umožní dosáhnout přenosové rychlosti až 1 GB/s s garancí funkčnosti všech standardizovaných protokolů až po 1000BASE-TX.

Přestože je dnes možné vytvořit strukturovanou síť pomocí bezdrátové technologie, kabely jsou stále nejstabilnější a nejspolehlivější možností.

Panel z nerezové oceli je navrhnut tak, aby byl robustní a spolehlivý, poskytoval maximální výkon a umožnil jednoduchou instalaci.

Eliminace Alien Crosstalku

Alien Crosstalk je přeslech mezi páry kabelů v jednom kabelovém svazku, který je ovlivněn vzdáleností jednotlivých kabelů, frekvencí signálu i velikostí zkrutu. Čím je vyšší frekvence signálu, tím se zvyšují hodnoty Alien Crosstalku. Stejně tak platí, že rušení je větší v kabelových párech s menším zkrutem a vůbec nejhorší rušení signálu probíhá v párech se stejným zkrutem. Odstup šumu, přeslechy a útlum jsou však u kategorie 6 výrazně nižší než u kategorie 5E.

Podpora PoE

Velkou výhodou je podpora PoE, tedy možnost napájení pomocí Ethernetu, které výrazně sníží vynaložený čas pro instalaci i náklady na provoz. Technologie Power of Ethernet vám umožní, aby 1 ethernetový kabel současně přenášel elektřinu i data. Díky tomuto řešení ušetříte zásuvky i napájecí kabely, kdy stačí zapojit pouze 1 datový konektor namísto 2 konektorů. PoE tak zajistí zálohované napájení i při výpadku napájecí sítě v okolí přístroje – centrální zdroj PoE je obvykle napájen ze zdroje nepřerušovaného napájení (UPS).

Velikost 2U

Panel s velikostí 2U je vhodný pro montáž do 19palcových datových rozvaděčů. U těchto panelů je důraz kladen na maximální úsporu místa v rozvaděči, kdy do výšky 1U lze jednoduše nainstalovat až 48 portů. Patch panel tak skvěle poslouží správci sítě k použití spojovacích a směrovacích obvodů pro monitorování, propojení a testování obvodů flexibilním způsobem nebo k připojení jednotlivých uživatelů do aktivních zařízení, jako jsou switche nebo telefonní ústředny.

Maximální vzdálenost pro instalaci trvalých spojů je 90 m, ke kterým máte k dispozici dalších 10 m pro libovolné zakončení propojovacích kabelů.

Označení pomocí barev a čísel

Kontakty jsou na svorkovnici odlišeny barvami a čísly podle typu zapojení a standardů T568A a T568B. Liché číslo označuje vždy polobarevný vodič a sudé plně barevný.

Díky barevnému a číselnému značení jednotlivých vodičů přímo na desce plošných spojů rapidně zvýší přehlednost kabelového managementu, čímž se výrazně minimalizuje riziko špatného zapojení.

Hlavní přednosti

Patch panel Solarix SX48-6-UTP-BK vám ulehčí organizaci a práci s kabely

Panel s velikostí 2U je vhodný pro montáž do 19palcových datových rozvaděčů

Skvělé řešení při budování rozlehlých sítí s UTP kabely

Na zadní straně jsou háčky pro lepší kabelový management

Součástí těla panelu je vyvazovací lišta pro pevné uchycení a přehledné uspořádání datového kabelu

Podpora PoE – sníží vynaložený čas pro instalaci i náklady na provoz a zajistí zálohované napájení i při výpadku napájecí sítě

Panel je osazen 48 porty RJ45 a duální IDC svorkovnicí 110/Krone

Kontakty jsou barevně odlišeny podle typu zapojení a standardu (T568A či T568B)

Kontakty mají krytí 50 µ zlata a 100 µ niklu – minimální životnost portu 1000 zapojení/odpojení

Panel pracuje s šírkou pásma 250 MHz a umožní dosáhnout až 1GB/s přenosové rychlosti

Solarix SX24-6.STP-BK bez problémů splňuje standard 6/Class D

Specifikace

• Značka: Solarix
• Model: SX48-6-UTP-BK
• Určení: patch panel
• Způsob montáže: 482,6 mm (19 palců)
• Velikost racku: 2U

Výkon

• Kategorie: CAT6
• Nejvyšší podporovaný protokol: 1000BaseT, 1000BaseTX
• Počet portů: 48x RJ45
• Pracovní frekvence: 250 MHz
• Stínění: Ne
• Podpora PoE: Ano
• Vyvazovací lišta: Ne
• Min. životnost portu: 1000 zapojení/odpojení
• Materiál nekovových částí: FR plast podle UL94-0
• Krytí kontaktů: 50 µ zlata a 100 µ niklu
• Velikost vodiče: AWG 26 - 22
• Svorkovnice: Krone 8p8c
• Min. životnost svorkovnice: 200 zařezání
• Zařezávací nože: slitina bronzu, P, Sn a Pb

Fyzické vlastnosti

• Skladovací teplota: -40 až 70 °C
• Provozní teplota: -10 až 60 °C
• Max. provozní vlhkost: 93%
• Materiál šasi: nerezová ocel
• Barva: nerezová
• Hmotnost: 1,35 kg
• Rozměry (Š x V x H): 48,4 x 4,4 x 10 cm
• Hmotnost balení: 1,4 kg
• Rozměry balení (Š x V x H): 49 x 5 x 11 cm

Obsah balení 1x UTP Patch panel Solarix SX48-6-UTP-BK
